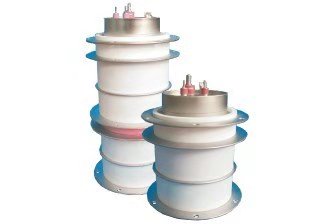

TPI閘流管是陶瓷—金屬結構雙間隙充氘三極閘流管。它具有陽極電壓高、脈沖電流大、低時間跳動、低陽極著火延遲時間、低陽極著火延遲時間漂移和高陽極脈沖電流上升速率等特點。廣泛應用于軍事、科研、醫療及高科技領域。其中包括雷達、激光器、電子加速器、匝間測試儀等做脈沖開關。



◆ 陽極參數：

                              **小值          典型值         ****值

峰值正向陽極電壓               ——            ——            50      KV

峰值反向陽極電壓               ——            ——            40      KV

峰值陽極電流                   ——            ——            10      KA

平均陽極電流                   ——            ——            10      A

陽極脈沖電流上升速率           ——            50             ——     KA/μs

工作系數                       ——            ——          125×10⁹     V·A·Hz



快速上升沿單次脈沖工作狀態：

**小值          典型值         ****值

直流正向陽極電壓               ——            ——            40      KV

峰值陽極電流                   ——            ——            20      KA

脈沖重復頻率                   ——            ——            1       Hz



◆ 控制柵極參數：

                              **小值          典型值         ****值

空載柵極脈沖電壓               600             ——           2000      V

柵極脈沖電壓寬度                2              ——           ——      μs

柵極脈沖電壓上升速率            5              ——           ——      KV/μs

峰值反向柵極電壓               ——            ——            450      V

帶載柵極負偏電壓               - 50            ——            - 200      V

柵極阻抗                       50              ——           500       Ω



◆ 加熱電壓、電流參數：

                              **小值          典型值         ****值

陰極加熱電壓                    6.0             6.3             6.8      V

陰極加熱電流                    44              48             52       A

儲氫器加熱電壓                  5.0             5.5             6.0      V

儲氫器加熱電流                  4.2             4.8             5.2       A

加熱時間                        15             ——            ——     min



◆ 典型特性：

                              **小值          典型值         ****值

臨界導通陽極電壓               ——            1200           2000      V

陽極著火延遲時間               ——            100            250       ns

陽極著火延遲時間漂移           ——            20             50        ns

時間跳動                       ——            5              10        ns



◆ 機械參數：

安裝位置：任意位置

外形及安裝尺寸：見外形圖

冷卻方式：強迫風冷或油冷



◆ 國外參考型號：

E2V：CX1536、CX1536A



◆ 注釋：

⑴．閘流管的固定必須利用固定法蘭盤固定，****的安裝方向是陽極向上的軸向垂直安裝方式。軸向水平安裝也是允許的，但****不采用陽極向下的軸向垂直安裝方式。

⑵．冷卻閘流管的陶瓷外殼、陽極和柵極部位的溫度不得超過150℃，固定法蘭盤和陰極底盤部位的溫度不得超過120℃，風冷空氣流量至少在2.8m³/min。采用油冷時，閘流管要整體浸入油中，注意不要在陽極內部有殘留空氣。

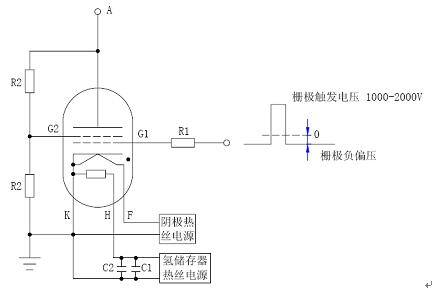

R1：柵極串聯電阻，12W玻璃釉線繞電阻，其阻抗與觸發器的電路阻抗相匹配；

R2：10MΩ—25MΩ高壓電阻，耐壓等級與閘流管峰值正向陽極電壓相同；

C1：氫儲存器保護電容，1000pF低感電容，耐壓≥500V；

C2：氫儲存器保護電容，電容量1μF，耐壓≥500V；

注：元件R1、C1、C2應盡可能的靠近固定法蘭。
