TDI閘流管是陶瓷—金屬結構充氘四極閘流管。它具有低時間跳動、低陽極著火延遲時間、低陽極著火延遲時間漂移和高陽極脈沖電流上升速率等特點。廣泛應用于軍事、科研、醫療及高科技領域。其中包括雷達、激光器、電子加速器、匝間測試儀等做脈沖開關。

◆ 陽極參數：

                              **小值          典型值         ****值

峰值正向陽極電壓               ——            ——            40      KV

峰值反向陽極電壓               ——            ——            35      KV

峰值陽極電流                   ——            ——            3       KA

峰值陽極電流(工作頻率****60Hz) ——            ——            4       KA

平均陽極電流                   ——            ——            2       A

陽極脈沖電流上升速率           ——            10             ——     KA/μs

脈沖重復頻率                   ——            400            ——     Hz

工作系數                       ——            ——          35×10⁹     V·A·Hz



快速上升沿單次脈沖工作狀態：

**小值          典型值         ****值

直流正向陽極電壓               ——            ——            30      KV

峰值陽極電流                   ——            ——            10      KA

陽極脈沖電流上升速率           ——            ——            100     KA/μs

脈沖重復頻率                   ——            ——            0.1      Hz

◆ ******柵極參數：

                              **小值          典型值         ****值

空載柵極脈沖電壓               500             ——           2000      V

柵極脈沖電壓寬度               0.5             ——            ——     μs

柵極脈沖電壓上升速率           10              ——            ——     KV/μs

柵極相對延遲時間               0.5             ——             3       μs

峰值反向柵極電壓               ——            ——            450      V

帶載柵極負偏電壓               - 50            ——            - 200      V

柵極阻抗                       50              ——           500       Ω



◆ ****柵極脈沖電壓參數：

                              **小值          典型值         ****值

空載柵極脈沖電壓               300             ——           1000      V

柵極脈沖電壓寬度                2              ——            ——     μs

柵極脈沖電壓上升速率            1              ——            ——     KV/μs

峰值反向柵極電壓               ——            ——            450      V

柵極脈沖電流                   0.3              ——           1         A



◆ ****柵極直流電壓參數：

                              **小值          典型值         ****值

直流電壓                        75             ——            150      V

直流電流                        75             ——            150      mA



◆ 加熱電壓、電流參數：

                              **小值          典型值         ****值

陰極加熱電壓                    6.0             6.3             6.8      V

陰極加熱電流                    20             22.5             25      A

儲氫器加熱電壓                  4.5             5.0             6.5      V

儲氫器加熱電流                  6               7               8       A

加熱時間                        15             ——            ——     min



◆ 典型特性：

                              **小值          典型值         ****值

臨界導通陽極電壓               ——            500            1000      V

陽極著火延遲時間               ——            100            250       ns

陽極著火延遲時間漂移           ——            15             50        ns

時間跳動                       ——            1              5         ns



◆ 機械參數：

安裝位置：任意位置

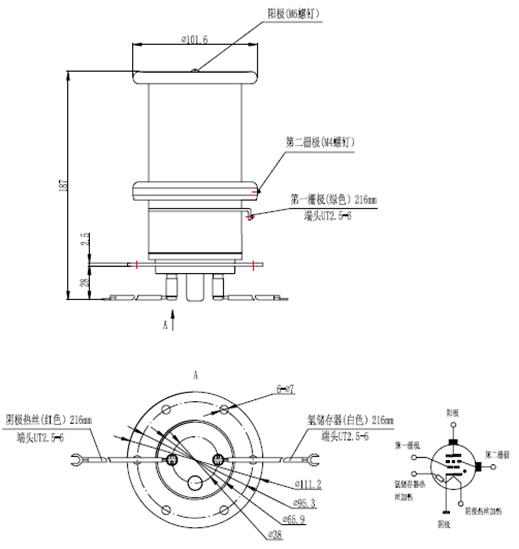

外形及安裝尺寸：見外形圖

冷卻方式：強迫風冷或油冷



◆ 國外參考型號：

E2V：CX1154

L-3：L-4904



◆ 注釋：

⑴．閘流管的固定必須利用固定法蘭盤固定，****的安裝方向是陽極向上的軸向垂直安裝方式。軸向水平安裝也是允許的，但****不采用陽極向下的軸向垂直安裝方式。

⑵．冷卻閘流管的陶瓷外殼、陽極和柵極部位的溫度不得超過150℃，固定法蘭盤和陰極底盤部位的溫度不得超過120℃，風冷空氣流量至少在2.8m³/min。采用油冷時，閘流管要整體浸入油中，注意不要在陽極內部有殘留空氣。
